600 мм медное листовое покрытие
,Ролл из медной бумаги 100 мм
,12ум медный листовой ролик
Описание продукта
Подробные спецификации и характеристики

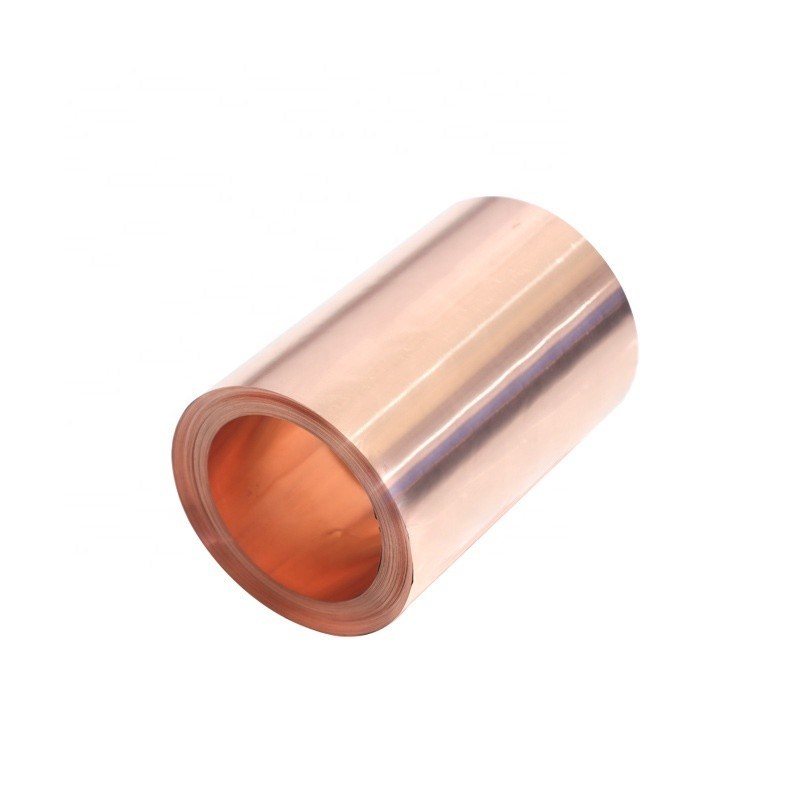

Электролитическая гибкая рулонная медная фольга RA
Диапазон размеров:
Диапазон толщины: 12μм~100μм,
Ширина (макс.): 600 мм
Характеристики:
- Высокая гибкость и растяжимость
- Ровная и гладкая поверхность
- Хорошая устойчивость к усталости
- Сильные антиокислительные свойства
- Хорошие механические свойства
Применение:
Гибкий медный ламинат (FCCL), тонкая печатная плата FPC, тонкая пленка со светодиодным покрытием.
Особенности:
Материал обладает повышенной растяжимостью, высокой устойчивостью к изгибу и отсутствием трещин.
Таблица 1: Свойства медной фольги высокой гибкости FPC T2 (IPC-6542)
|
Элемент |
Единица измерения |
Параметры |
|||||
|
12μм |
18μм |
25μм |
35μм |
70μм |
|||
|
Масса на единицу площади (±5%) |
г/м² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Температура |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Шероховатость поверхности |
Ra |
μм |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μм |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Предел прочности при растяжении |
Нормальная температура / 23℃ |
Н/мм² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Высокая температура / 220℃ |
Н/мм² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Удлинение |
Нормальная температура / 23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Высокая температура / 220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Сопротивление усталости (отожженное) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Максимальное сопротивление |
Ωмм2/м |
0.0181 |
|||||
|
Электропроводность |
% |
≥98.3% |
|||||
|
Пленка и клеевые слои |
Мгновенная температура 300℃/10с |
Пленка и клеевая паста после переходной температуры без вздутий и расслоения. |
|||||
|
Антиокисление |
В.Т. (200℃) |
Минуты |
Не изменит цвет в течение 60 минут |
||||
|
Результаты испытаний на наличие отверстий |
шт/м² |
Площадь отверстий более 0.5 мм², 0.005 шт/м² |
|||||
Примечание: 1. Вышеуказанные цифры основаны на материале толщиной 0.05 мм и шириной 600 мм.
2. Обычно медь, кобальт и никель наносятся на шероховатую поверхность.
3. Метод испытаний соответствует стандарту нашей компании.
