FPC FCCL FPCB 25μm 70μm Тонкая медная фольга RA
FPC FCCL FPCB 25μm 70μm Тонкая медная фольга RA РазмерДиапазон: Толщина медной фольги от 12~100µм может быть предоставлена для FPC. Ширина может быть изготовлена в соответствии с требованиями клиентов до 650 мм. Применения: Гибкий медный ламинат (FCCL), тонкая схема FPC, тонкая пленка с кристаллами ...
25um RA медная фольга
,Медная фольга FCCL RA
,Медная фольга 70um RA

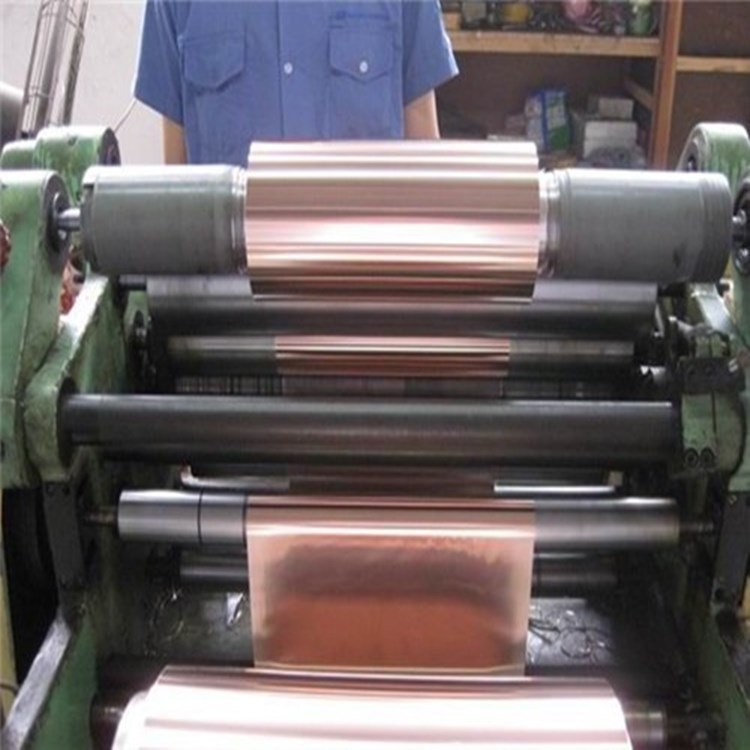

FPC FCCL FPCB 25μm 70μm Тонкая медная фольга RA
РазмерДиапазон:
Толщина медной фольги от 12~100µм может быть предоставлена для FPC.
Ширина может быть изготовлена в соответствии с требованиями клиентов до 650 мм.
Применения:
Гибкий медный ламинат (FCCL), тонкая схема FPC, тонкая пленка с кристаллами со светодиодным покрытием, FPCB.
Особенности:
Материал обладает повышенной растяжимостью, высокой устойчивостью к изгибу и отсутствием трещин.
Таблица 1: Свойства высокогибкой катаной медной фольги FPC T2 (GB/T5230-2000,IPC-4562-2000)
| Элемент | Единица измерения | Параметры | |||||
| 12μм | 18μм | 25μм | 35μм | 70μм | |||
| Масса на единицу площади (±5%) | г/м² | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| Температура | H | O,H | O,H | O,H | O,H | ||
| Шероховатость поверхности | Rz | μм | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| Предел прочности при растяжении | Нормальная температура /23℃ | Н/мм² | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| Высокая температура /220℃ | Н/мм² | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| Удлинение | Нормальная температура /23℃ | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| Высокая температура /220℃ | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| Сопротивление усталости (отожженное) | % | 65 | 65 | 65 | 65 | 65 | |
| Твердость | HV | ≤50 | |||||
| Максимальное удельное сопротивление | Ωмм2/м | 0.0171 | |||||
| Электропроводность | % | ≥98.3% | |||||
| Результаты испытаний на поры | шт./㎡ | Площадь поры более 0,5 мм², 0,005 шт./㎡ | |||||
Примечание: 1. Приведенные выше цифры основаны на температуре материала H.
2. Медная фольга имеет гладкую и блестящую поверхность, без какого-либо покрытия.
3. Метод испытаний соответствует стандарту нашей компании.
