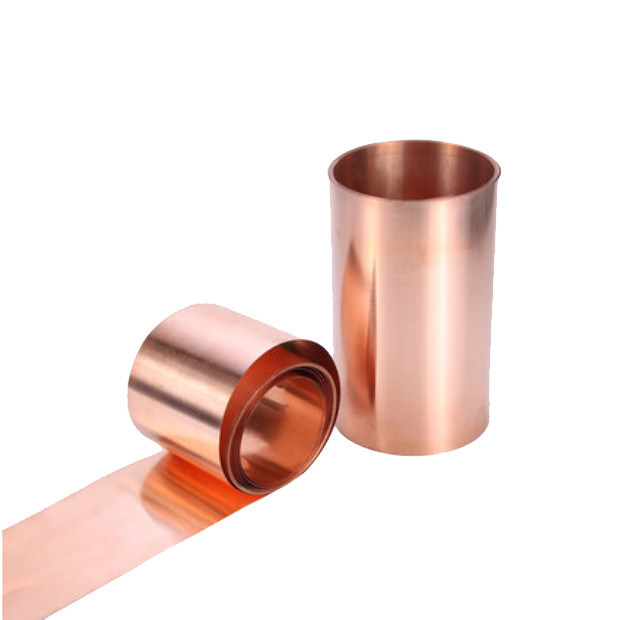

Фольга меди особой чистоты 25um красная ED ширины 520mm
фольга меди 18um ED
,фольга меди 25um ED
,25um изолировало медную фольгу
Фольга меди ED особой чистоты ширины 520mm красная
Особенности:
1. обработанная фольга в сером или красном
2. Высоко-профильный со свойствами соответствующими для FCCL
3. Зернистая структура медной фольги водит к высокой гибкости
4. Превосходное вытравляя представление
5. низкопрофильный позволяет сделать точную картину цепи
Применение:
1. Тип FCCL отливки и слоения
2. Супер точная картина FPC
3. Обломок на гибком трубопроводе (COF) для СИД
Типичные свойства фольги электрической меди LP-S-B/R ED (для FPC или внутреннего слоя HDI)
|
Классификация
|
Блок | Требование | Метод теста | |||||||
| Обозначение фольги | / | 1 | H | M | 1 | IPC-4562A | ||||
| Номинальная толщина | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | IPC-4562A | |||
| Вес зоны | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Очищенность | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Профиль фольги | Сияющая сторона (Ра) | ս m | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Штейновая сторона (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Прочность на растяжение | R.T. (23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T. (180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Удлиненность | R.T. (23℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. (180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Прочность корки (FR-4) | N/mm | 0,7 | 0,8 | 1,0 | 1,1 | 1,2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4,6 | 5,7 | 6,3 | 6,9 | |||||
| Pinholes&porosity | Номер | Никакой |
IPC-TM-650 2.1.2 |
|||||||
| Анти--oxidization | R.T. (23℃) | 180days | / | |||||||
| H.T. (200℃) | 60 минут | / | ||||||||
1. Стандартная ширина 520mm, максимальная ширина 1295 (±1) mm, май согласно портною запроса клиента.
Мы испытываем прочность корки с PI, пожалуйста reconfirm с вашими pp.
