Электролитическая медная фольга для фольгированных диэлектриков (FCCL)
FCCL ED Медная фольга
Быстрые подробности
Толщина: 0,012-0,070 мм
Ширина: 5-520 мм
Длина: 500-5000 м
ID: 76 мм, 152 мм
Сплав: T2,C11000,C1100,C101,E-Cu58
Температура: высокая
Особенности:
1. обработанная фольга серой или красной
2Высокий профиль с свойствами LP-S-B/R, подходящий для FCCL
3Зерновая структура медной фольги обеспечивает высокую гибкость.
4Отличная производительность офорта
5. низкий профиль позволяет сделать тонкий схема
Применение:
1Тип литья и ламинирования FCCL
2Сверхтонкий рисунок FPC
3Чип на гибкости (COF) для светодиодов
Сравните медную фольгу CA и медную фольгу ED
1Процесс: прокатаная медная фольга (процесс проката),ED медная фольга (процесс электродепозиции)
2Сила, выносливость.: прокатаная медная фольга имеет мелколистную кристаллическую структуру, поэтому прочность и прочность лучше, чем электролитическая медная фольга,так что большинство прокатной медной фольги, используемой в гибких печатных платах.
3Ширина: ширина металлической медной фольги ≤ 620 мм, ширина электролитической медной фольги ≤ 1380 мм
4. Плотность: прокатаная медная фольга более высокой плотности, поверхность относительно гладкая, способствующая производству печатных плат после быстрой передачи сигнала,Так что высокочастотная высокоскоростная передача, мелкие линии печатные платы также использовали некоторые календарные медной фольги.
5Ширина обработки поверхности:прокатаная медная фольга должна быть ограничена поверхностной обработкой максимальной эффективной шириной 520 мм.
Типичные свойства электролитической медной фольги ((для FPC или внутреннего слоя HDI)
|
Классификация
|
Единица | Требование | Метод испытания | |||||||
| Обозначение фольги | / | 1 | H | М | 1 | IPC-4562A | ||||
| Номинальная толщина | / | 10мм | 12мм | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 ОЗ ((35мм) | IPC-4562A | |||
| Масса площади | г/м2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Чистота | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Профиль фольги | Блестящая сторона ((Ra) | См | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
IPC-TM-650 2.3.17 |
||
| Матовая сторона ((Rz) | Ну, да. | ≤4.0 | ≤4.5 | ≤ 5.5 | ≤ 6.0 | ≤ 8.0 | ||||
| Прочность на растяжение | R.T. ((23°C) | МпА | ≥260 | ≥260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | МпА | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Удлинение | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Прочность на очистку ((FR-4) | Н/мм | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ибс/в | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Изолочки и пористость | Число | Нет, нет. |
IPC-TM-650 2.1.2 |
|||||||
| Антиоксидация | R.T. ((23°C) | 180 дней | / | |||||||
| H.T. ((200°C) | 60 минут | / | ||||||||
1. Стандартная ширина 520 мм, максимальная ширина 1295 ((± 1) мм, может соответствовать запросу клиента.
Мы проверяем прочность кожуры с помощью PI, пожалуйста, подтвердите с помощью PP.

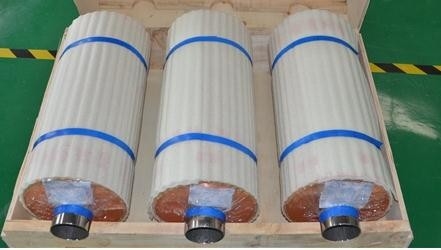

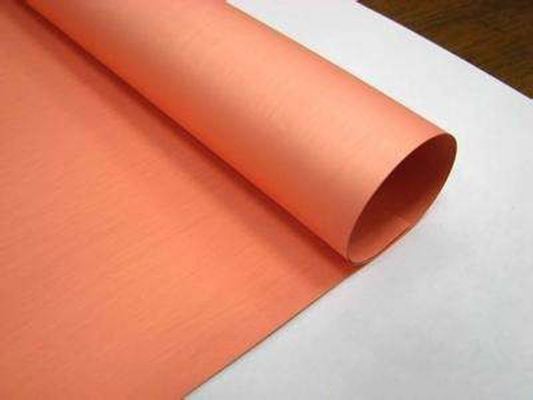

Фотографии с медной фольгой:
Часто задаваемые вопросы
Вопрос 1: Какова ваша гарантия?
A: Все наши продукты имеют 6 месяцев гарантии после получения товаров, если какая-либо проблема качества может связаться с нами.
Вопрос 2: Каково ваше время доставки?
О: Обычное время доставки составляет 5-35 рабочих дней. Конкретное время доставки зависит от предметов и количества вашего заказа.
В3: каково ваше минимальное количество заказов?
О: MOQ составляет 150 кг.
Q4: Вы можете предоставить образец?
О: Мы можем предоставить образцы для проверки качества перед оптовым заказом. Но цена будет ценой образца, а не оптовой ценой.
Вопрос 5: Проверяете ли вы все товары перед доставкой?
О: Да, у нас есть 100% тест перед доставкой.
Вопрос 6. Какова ваша стандартная ширина?
О: 520 мм и 620 мм, мы принимаем настройки для ширины. мы можем вырезать его в любой размер, который вы требуете после прохождения обсуждения.
