Место происхождения: | Китай |
Фирменное наименование: | OEM |
Сертификация: | ISO / SGS / RoHS |
Количество мин заказа: | 50КГ |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Экспортировать деревянный случай |
Время доставки: | 10 - 15 дней |
Условия оплаты: | Л/К, Т/Т |
Поставка способности: | 550Т в месяц |
Название продукта: | Фольга меди РА высокой точности | Применение: | 2 слоя ФККЛ |
---|---|---|---|
ряд ширины: | До 600мм | форма: | Катушка |
Материал: | Слиток меди Америки | Нормальный вес: | О 50кг в крен |
Стандарт теста: | ИПК-4562 | Выносливость на усталость: | 65% |
Электрическая проводимость: | ≥98.3% | Максимальная резистивность: | 0.0181Ωмм2/м |
Высокий свет: | 3oz Copper Foil Sheet Roll,2oz Copper Foil Sheet Roll,3oz RA Copper Foil |

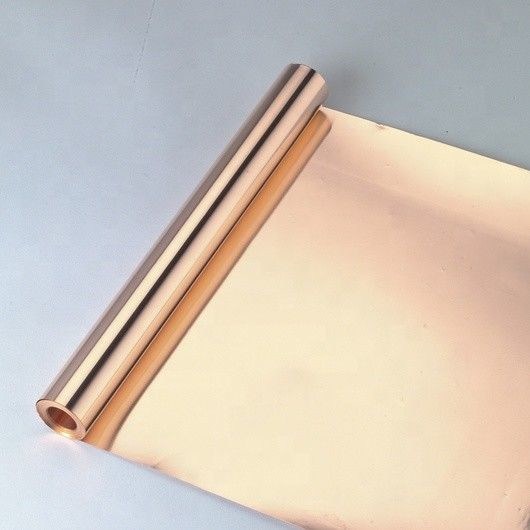

Крен листа фольги меди высокой температуры T2 проводной
Профиль продукта:
Мы начали там обработанную медную фольгу которая имеет очень низкопрофильного, этот вид медной фольги самая лучшая для высокочастотного применения. Поверхность обработала медную фольгу, как 18um, 35um, 50um обычно используемое в разнослоистой и двойной конструкции стороны FPCB, мы также для произведения тяжелой фольги меди ED, главным образом для сильнотоковой конструкции FPCB.
Лист механических свойств:
Качественные детали |
Общие технические выражения |
|||||
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
Шероховатость поверхности (µm) |
Штейновый поверхностный Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
Прочность корки (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
Пункты утечки (points/m2) |
≤5 |
Никакой |
||||
Высокотемпературное проведение Анти--Oxidization (180℃/h) |
Отсутствие Oxidization |
|||||
Допуск ширины (mm) |
Крен |
(+2,0, 0) |
||||
Часть |
(+2,0, - 2,0) |
|||||
Стандарт теста |
IPC-4562 |
Особенности:
Материал имеет более высокую расширяемость, и не имеет высокое гнуть сопротивление и никакой отказ.
Представления:
Деталь |
Блок |
Параметры |
|||||
12μm |
18μm |
25μm |
35μm |
70μm |
|||
Масса согласно с блок (±5%) |
² g/m |
105 |
160 |
300 |
400 |
445 |
|
Cu+Ag |
% |
≥99.99 |
|||||
Закал |
|
H |
O, H |
O, H |
O, H |
O, H |
|
Шероховатость поверхности |
Ра |
μm |
0,13 |
0,12 |
0,1 |
0,08 |
0,08 |
Rz |
μm |
1,3 |
1,0 |
0,8 |
0,74 |
0,76 |
|
Прочность на растяжение |
Нормальное ℃ /23 Temp |
² N/mm |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
Высокотемпературное ℃ /220 |
² N/mm |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
Удлиненность |
Нормальное ℃ /23 Temp |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
Высокотемпературное ℃ /220 |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
(Обожженная) выносливость на усталость |
% |
65 |
65 |
65 |
65 |
65 |
|
Максимальная резистивность |
Ωmm2/m |
0,0181 |
|||||
Электрическая проводимость |
% |
≥98.3% |
|||||
Фильм и слипчивые слои |
Немедленный Temp. 300℃/10s |
Фильм и слипчивый затир после переходного процесса температура без blistering деламинации. |
|||||
Анти- оксидация |
H.T. (200℃) |
Минута |
Не изменит цвет не позднее 60 минут |
||||
Результаты теста Pinhole |
² части m |
Зона Pinhole больше чем 0,5 mm ², ² 0,005 частей m |
